乐泰3614胶水是一种单组分，热固化环氧胶粘剂，在使用乐泰VaridotTM 型网板印刷技术时，loctite3614具有良好的胶点尺寸和胶点形状控制。

典型用途

在波峰焊之前将 SMD 元件粘接在印刷电路板上。尤其适合在同一厚度网板上印刷出不同高度胶点，湿强度高的场合使用。

固化前的特性

典型的

值 范围

化学类型 环氧树脂

外观 红色

比重@250C，Pa.s 1.36

粘度@250C，mPa.s (cP)

Brookfield HBT 与Helipath

F 号转子@1rpm

10rpm

2,400,000

800,000

屈服值@230C（(Haake PK100, M10/PK1 20Cone

Casson Model over 0.4-30 (1/s)），pa: 500 350-700

闪点(TCC)， 0C >93

流动曲线

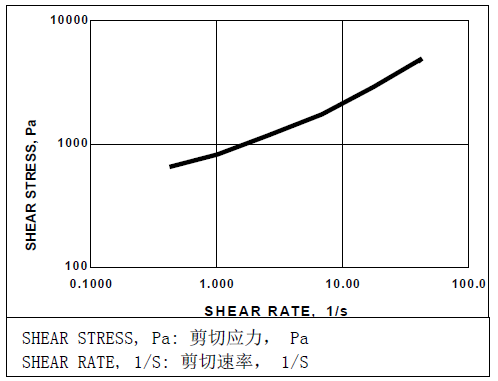

下图所示是使用 Haake PK100，M10/PK1 20Cone，在 230C 下测得的典型流动曲线。

典型固化性能

适宜的固化条件是在 1000C 以上的温度下加热(一般在125°C 下加热90 秒，或者在150°C 下加热60秒)。固化速度与最终强度取决于PCB 的类型与元器件密度,升温速率，元件温度的稳定性以及在一定温度下的滞留时间等因素。 固化速度与温度的关系

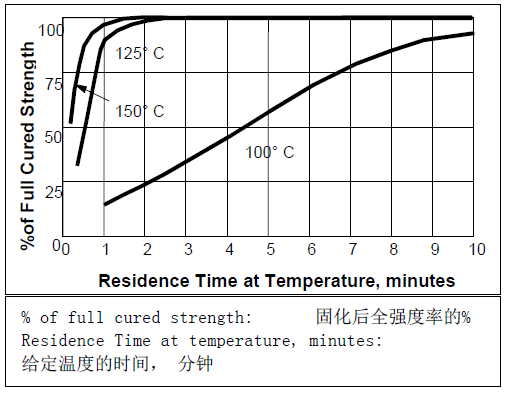

下图中的曲线表示在不同的温度和时间下所达到的扭转强度。这里的时间是指从胶粘剂达到固化温度算起。实际上整个加热时间比图中标的长一些，因为有一段预热时间.强度值是在1206 电容器上，在220C 下，根据IPC SM817(2.4.42)测得的。

联络电话：400-877-1388
